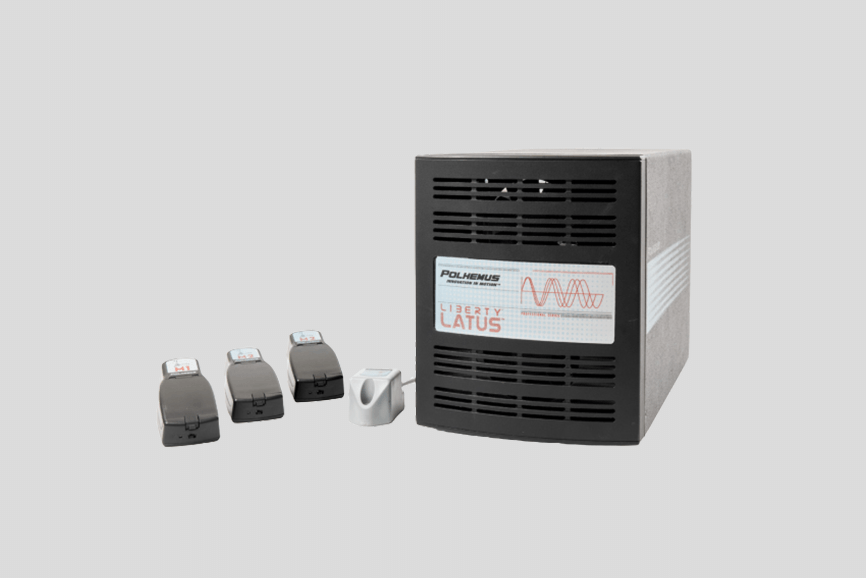

电磁位置跟踪系统 Polhemus LIBERTY

Polhemus LIBERTY电磁追踪系统拥有每秒240次的更新速度,可提供完整的6DOF数据,延迟少于4ms。该电磁跟踪系统配备了失真检测和优质数据保证标准。利用专有的交流电磁技术,Polhemus LIBERTY不需要视线范围内即可连续对物体进行位置跟踪。LIBERTY电磁跟踪系统标配四个传感器通道,并可选升级到8、12或16。LIBERTY与标准传感器一起使用,并且与微型传感器完全兼容。

LIBERTY 主要特点

– 更新率
快速、准确,是多功能的电磁追踪系统

– 可扩展选项
选择LIBERTY 240/8或240/16。 根据不同需求,可以使用其他电路板轻松升级系统。

– 失真感应
当需要更改环境以确保绝对最佳的数据结果时,此功能会向用户发出警报。



LIBERTY 应用领域

  • 生物力学
  • 高尔夫挥杆分析
  • 运动分析
  • 位置跟踪
  • 飞行员模拟训练

LIBERTY 系统组成

– 系统电子元件(SEU)

包含能够产生和接收电磁波的硬件与软件,负责计算传感器的位置和姿态,并通过USB或者RS-232 与计算机连接。
240/8:31cmx 17.8cm x 21.6cm
240/16:31cm x 17.8cm x 27.94cm

– 标准传感器
小型轻巧的立方体(RX2)。在移动时可以精准测量传感器的位置和方向 。
重量:9.1克;尺寸:2.29cm x 2.82cm x 1.52cm

– 发射器
发射器产生磁场,系统在该磁场中对传感器进行电磁追踪。
TX2-重量:250克;尺寸:5.84cm x 5.08cm x 5.84cm
TX4-重量:726克;尺寸:10.33cm x 10.33cm x 10.16cm
TX1-重量:10.2克;尺寸:2.29cm x 2.82cm x 1.52cm

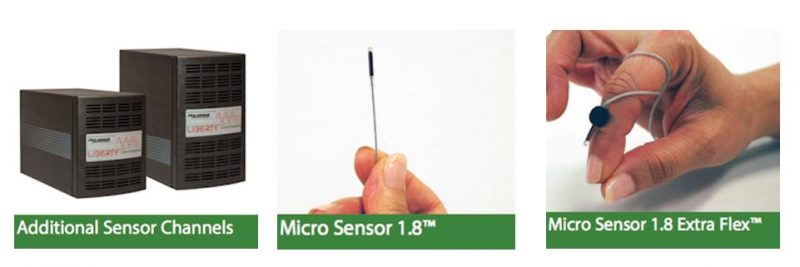

LIBERTY 可选配件





LIBERTY 产品规格

更新速率:每个传感器240Hz,同时采样

延迟:3.5毫秒

接口:USB; RS-232至115,200波特率,均标配

静态精度:X,Y,Z位置的0.03英寸RMS。 传感器(RX2)方向为0.15°RMS。 (非标准的较小的传感器可能会稍微减小指定电磁跟踪范围)

同步输入:事件标记功能

监管性:FCC第15部分,A级;CE:EN61326-1:2013排放;EN61326-1:2013年豁免权,基本环境

软件工具:包含GUI和SDK;提供适用于MicrosoftWindows®Linux®的USB驱动程序-开源应用程序

电源要求:100-240 VAC,50 – 60Hz,单相,50W

操作温度:0°C至40°C,相对湿度为10%至95%,无冷凝
