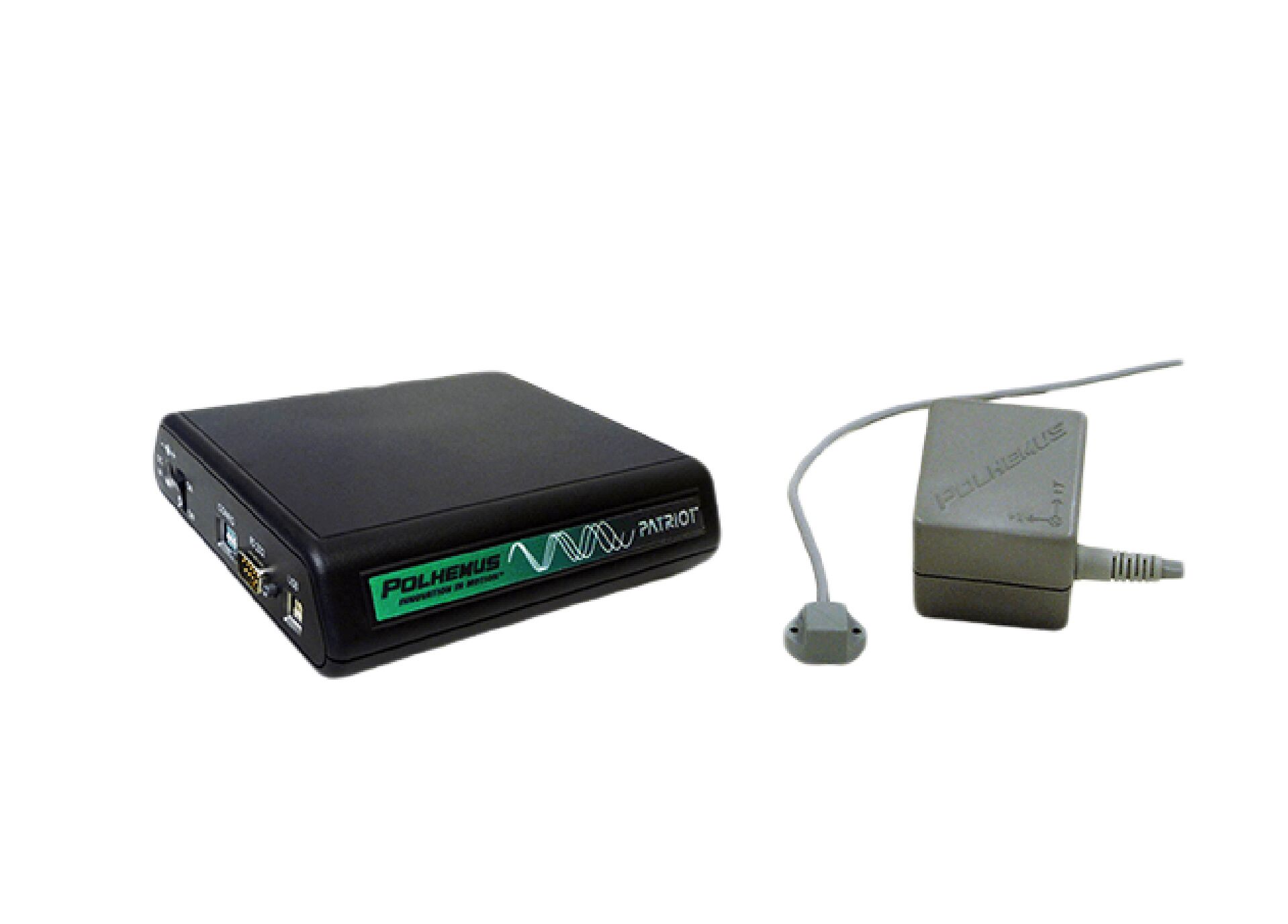

电磁位置跟踪系统 Polhemus PATRIOT

产品类别:

对于需要两个传感器的应用,Polhemus PATRIOT™ 双传感器6DOF电磁位置追踪仪是一种理想的具有高性价比的完全6DOF运动跟踪解决方案。PATRIOT每个传感器的更新速率为60 Hz,可提供耐用性和高水平跟踪标准。与所有Polhemus追踪器一样,PATRIOT也利用Polhemus独特的交流电磁技术。 PATRIOT可用于多种应用,是大范围训练模拟器的理想选择。实际上,它已成为全球模拟器值得信赖的可靠解决方案。PATRIOT是焊接、喷漆和超声培训师等动力训练模拟器的可靠选择。

由于不需要视距,因此Polhemus传感器可以轻松地嵌入,从而创建可模拟实时环境的逼真的培训解决方案。而且,该系统是HMD(头戴式显示器)头部追踪的常用解决方案,其中一个传感器置于手上,另一个传感器安装在头部设备上。PATRIOT具有低成本、易于使用及带有可嵌入式传感器等特点,使其成为适用于各种应用的理想解决方案,同时也是OEM的首选。PATRIOT使用标准传感器,并且与微型传感器兼容。

PATRIOT电磁追踪器主要特点

– 经济高效
提供位置和方向,具有高性价比

– 嵌入式传感器
无需视距校准,因此可以将传感器嵌入到用户的自定义形状因数、产品或产品附件中

– 便携式且易于使用
系统轻巧,包括系统电子单元、传感器和信号发射器。安装仅需几分钟且无需校准

PATRIOT 应用领域

  • 训练模拟器
  • HMD(头戴式显示器)头部追踪
  • 生物力学
  • 人为因素工程
  • 人机工程学
  • 电磁追踪

PATRIOT 电磁位置跟踪系统组成

PATRIOT系统包括一个SEU(系统电子单元)、一个标准传感器和一个2英寸信号发射器。用户可以通过添加一个传感器来轻松扩展系统的跟踪功能。

– 系统电子元件(SEU)
SEU包含必要的硬件和软件,用于感测标记点产生的磁场,计算位置和方向,及通过RS-232或USB与计算机连接。
尺寸:17.1x 15.9x 4.4cm

– 标准传感器
小型轻巧的立方体(RX2)。传感器的位置和方向在移动时可以精确测量。
重量:9.1克
尺寸:2.29x 2.82 x 1.52cm
尺寸和重量均为近似值。可根据要求提供尺寸图。

– 信号发射器
发射器产生磁场,系统在该磁场中对传感器进行电磁追踪。
TX2-重量:250克 尺寸:5.84 x 5.08 x 5.84 cm
TX4-重量:726克 尺寸:10.33 x 10.33 x 10.16cm
TX1-重量:10.2克 尺寸:2.29 x 2.82 x 1.52cm

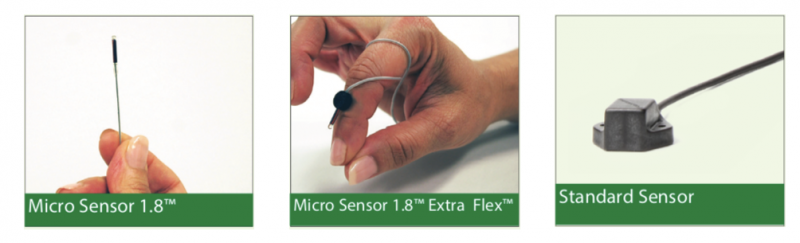

PATRIOT 电磁位置跟踪系统可选配件

PATRIOT 电磁位置跟踪系统产品规格

更新速率: 每个传感器60Hz同时采样

延迟: 小于18.5毫秒

接口: RS-232,可选波特率高达115.2 K USB 2.0(高速)

静态精度: X,Y,Z位置的0.06英寸RMS。 传感器方向为0.40o RMS。 当标准(RX2)传感器在标准TX2信号发射器36英寸以内时,系统将在不失真的环境中提供指定的性能;使用可选的TX4信号发射器时为42英寸(非标准,较小的传感器可能会略微减小指定范围);可操作到60英寸,性能略有下降。

软件工具: 适用于MicrosoftWindows®的PiMgr GUI;适用于MicrosoftWindows®的USB驱动程序包;适用于MicrosoftWindows®的PDI SDK Linux®的GUI

电源要求: 4W,100-240伏交流,50-60Hz

操作温度: 10°C-40°C,相对湿度为10%-95%,无冷凝

资质

FCC Part 15, class B

EN61326-1: 2013 Emissions

EN61326-1: 2013 Immunity, Basic Environment

FCC Class B and CE Certified

Tested to IEC 60601-1 Ed. 3.1: 2012 and IEC 60601-1-3rd Ed. 2007
