无线电磁位置跟踪系统 Polhemus LIBERTY LATUS

Polhemus LIBERTY LATUS 无线电磁位置跟踪系统为需要追踪大面积的应用提供了理想的解决方案。能够追踪多达12个独立的密闭性标记点,被追踪物可以完全自由移动,不需有线连接。

真实6DOF数据意味着可以得到原始位置和方向,而无需进行进一步的计算、后期处理或容易出错的混合传感器融合。利用Polhemus独特的交流电磁技术,LIBERTY™LATUS™电磁跟踪不依赖于视距,且不使用任何摄像机,始终可以实现持续而完整6DOF位置追踪。

LIBERTY LATUS 主要特点

– 无线电磁追踪
无线追踪,用户可以自由移动

– 大范围位置追踪
由于每个系统至多可扩展到连接16个接收器,因此可以实现高达数百平方英尺的跟踪覆盖范围

– 系统可扩展
标准系统上有四个接收通道。只需添加电路板,即可将同一机箱中的接收器(8/12/16个)通道升级



LIBERTY LATUS 应用领域

  • MOUT(部队城市训练)
  • 生物力学
  • 运动分析
  • 虚拟现实
  • 增强现实
  • 训练与模拟
  • 动画
  • 动作捕捉
  • 位置追踪

LIBERTY LATUS 无线电磁位置跟踪系统组成

LIBERTY LATUS 无线跟踪系统包括一个SEU(系统电子单元),一个标记点和一个接收器。 每个标记点都包含一个大容量电池充电器,并且可以轻松添加其他标记点。

– 系统电子元件(SEU)
SEU包含必要的硬件和软件,用于感测标记点产生的磁场,计算位置和方向,及通过RS-232或USB与计算机连接。
240/8:31cmx 17.8cm x 21.6cm
240/16:31cm x 17.8cm x 27.94cm

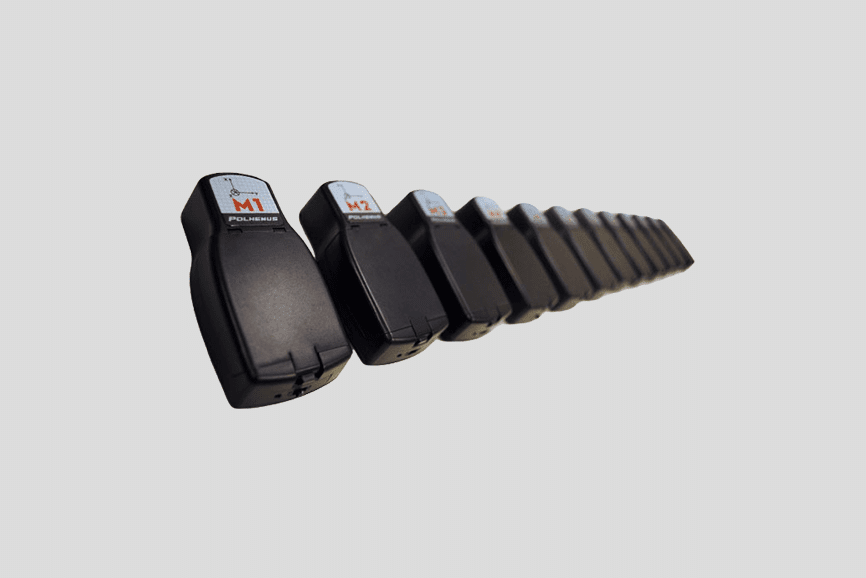

- 无线标记点
标记点可以根据需要轻松地附着到身体或物体上。
重量:79.4克g
尺寸:8.89 x 4.22 x 2.46 cm

- 接收器
轻巧的小立方体可轻松安装在几乎任何物体的表面上。
重量:90.7克
尺寸:6.22 x 3.68 x 3.66 cm

LIBERTY LATUS 无线电磁位置跟踪系统可选配件

LIBERTY LATUS 无线电磁位置跟踪系统产品规格

更新速率:188Hz /标记,适用于1-8个标记点;94Hz /标记,适用于9-12个标记点

延迟:约5毫秒

接口:USB; RS-232至115,200波特率,均标配

静态精度:X,Y,Z位置0.03英寸RMS。 传感器(RX2)方向为0.15°RMS。 (非标准的较小的传感器可能会稍微减小指定电磁跟踪范围)

在76.2厘米使用一种标记点和一种接收器可达到0.5度和0.254厘米。 精度取决于安装,典型的精度通常可达到1-3度和2.54-7.62厘米。

软件工具:包含GUI和SDK;提供适用于MicrosoftWindows®的USB驱动程序包

电源要求:100-240 VAC,50 – 60Hz,单相,50W

操作温度:0°C-50°C,相对湿度为10%-95%,无冷凝

资质

FCC Part 15, class A

EN61326-1:2013 排放

EN61326-1:2013 抗干扰度,基本环境
