Qualisys应用|步态研究

30年来,Qualisys一直在为步态研究提供解决方案。多年经验显示,没有一个适合所有步态实验室的解决方案,所以我们会根据步态研究的实际需求提供灵活的定制解决方案。

AIM(自动识别标记点)

自动识别标记点,省时省力;
无论使用何种贴点方式,都可轻松识别标记点;
定义自己的AIM模型。

使用Visual3D进行生物力学分析

整合先进的3D生物力学软件;
经实验验证;
QTM实时流传输。

3D视频叠加

提供有效的视觉反馈;
显示地面反作用力和视线矢量;
3D数据的视觉辅助。

项目自动化模块(PAF)

自动收集数据;
轻松管理元数据并生成报告;
创建自定义模块。

如何挑选合适的步态解决方案?



Qualisys为研究人员和临床使用者都提供了步态解决方案。如果您是研究人员,那么此文中的步态研究将满足您的所有需求。

如果您给患者进行诊断、治疗评估或者监测,请选择Qualisys临床步态分析系统(QCS)。QCS具有Class Im级别CE标记的医疗设备。

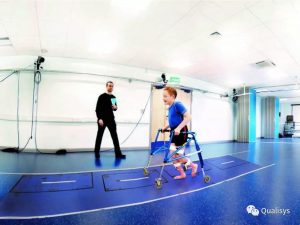

建设步态实验室



建立并成功运行一个步态实验室,必须配备熟练的工作人员、硬件设备和软件工具的全套系统。

Qualisys能提供建设步态实验室所需的系统,并支持集成第三方设备。

镜头

动作捕捉镜头是这套系统的核心。Qualisys 不同系列的镜头,满足不同需求。

5+镜头(最高速度180Hz,分辨率4MP)尤其适合步态实验室的需求;行业领先的7+镜头,是大面积空间和小型标记点(比如,用于脚部的标记点)的理想选择。

一个典型的步态实验室需要8-12个镜头,覆盖至少4m*1.5m*2m(长*宽*高)的空间。

视频

大多数步态实验室中,视频作为可视化工具(叠加力),将测量的数据与视频的主观印象进行比较,查看诸如脚部变形等细节。

动作捕捉系统集成视频镜头,可以让后者在3D空间中完全同步和校准,从而对测量和计算的数据进行完美的3D叠加。

测力台对精确的步态分析至关重要,能够确定压力中心等参数。结合人体模型,还可以自动计算关节力矩和力。

根据实验室的规模和预算,步态实验室一般会有1-4个测力台,大多数实验室会选择2个测力台,以便获得两只脚的数据。而皮带式跑步机可以在一个实验中获得多个步态周期的数据。

可以集成Kistler等市面上主要的测力台。

EMG

EMG是测量肌肉活动的首选工具。

我们的数据收集软件Qualisys Track Manager(QTM)可以集成市面上大部分EMG设备,比如SAGA EMG等。

EMG数据与运动捕捉数据同步记录,在同一界面上显实并记录在同一个文件中。

数据管理

通过项目自动化框架进行数据管理和处理,在其中输入个人信息(例如姓名、身高和体重),然后一步步按照引导进行操作,便可完成测量过程。

分析

一直以来,Qualisys与全球步态客户保持着紧密的合作。我们深知,步态实验室在保持足够的灵活性来满足所有客户需求的同时,还必须能可重复测试。

所以我们通过C-Motion与Visual3D无缝连接。众所周知,C-Motion是一个被全球成千上万实验室使用的软件。

如果您使用我们的分析插件(Analysis Modules),你只需要单击鼠标,项目自动化模块就会在Visual3D中输出数据并按照标准/自定义的脚本进行运行。另外,您也可以只导出原始数据并使用Visual3D或其它工具(如MATLAB)进行分析。

报告

可以通过Visual3D的 3D查看器和报告查看结果,或者通过项目自动化模块生成Word报告。里面包含了所有图形,便于您进行注释和解释结果。

客户应用

英国中央兰开夏大学的生物力学研究
