压力分布测试全应用：解锁舒适与健康的密码

赢富人类实验室

压力分布测试全应用：解锁舒适与健康的密码

导语

压力，原来可以被“看见”！一张动态的彩色云图，正悄然改变我们的出行、运动、医疗与睡眠。本文将详细介绍Xsensor压力分布测试系统的全应用，为您推荐符合您研究需求的压力分布测试解决方案。

在我们日常生活的每一个角落，压力无处不在。从按压键盘的轻触，到推门时的用力，再到床垫与身体的接触，压力在各种场景中扮演着重要角色。然而，压力并非总是有益的。例如，床垫对背部的持续压力可能导致不适，而车辆碰撞时的高压力则可能直接造成伤害。为了更好地理解和管理这些压力，压力分布图作为一种重要的工具，能够帮助我们清晰地了解不同场景下的压力分布情况，提供详细数据和3D视觉信息，从而辅助我们做出科学的决策。

什么是压力分布?

压力分布系统、压力传感器和触觉传感器这几个术语在专业领域常被交替使用，它们的核心功能都是测量特定区域的压力、张力等分布情况，并将其转化为直观的2D或3D云图，通过不同颜色标识区域的压强高低，广泛应用于众多领域。

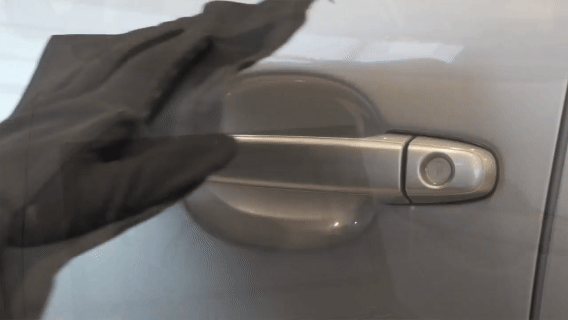

手按压汽车门把的压力分布情况

根据工作原理的不同，压力分布测试系统可分电容式和压阻式。电容式压力分布测试系统通过检测导体之间电容变化来测量物体表面的压力分布。其工作原理是，当物体表面受到压力时，导电膜片会发生形变，随着两电极之间的距离改变，电容器的电容值会发生变化。通过测量电容的变化，可计算出物体表面所施加的压力分布情况。压阻式压力分布测试系统是利用压阻效应来测量物体表面压力的压力测试系统。当物体表面受到压力时，通过测量电阻值的变化，可以计算出物体表面的压力分布。

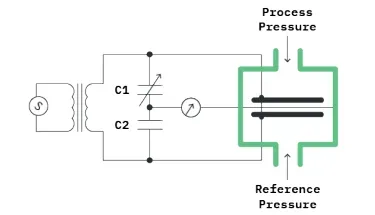

电容式传感器示意图

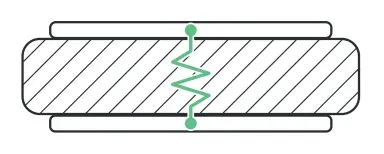

压电式传感器示意图

柔性压力分布测试系统的传感器基底材质也有差异，目前，国内外主流的压力传感矩阵普遍采用聚脂薄膜或纺织材料等柔性材料为基底制备而成，不同材料制成的传感器在应用过程中也会有不同的效果。在实际应用过程中，人们发现使用织物压力传感器在耐高温、耐弯折、使用寿命、透气性等方面具有天然的优势。采用纺织材料为基底生产织物压力分布测试系统的技术掌握在少数企业手中，目前加拿大Xsensor采用电容传感技术的压力传感技术处于行业领先地位，其织物压力分布测试系统广泛应用于生物力学、工业设计、医疗康复等行业。

在运动科学领域，压力分布传感器可助力运动员优化鞋履、步态和站姿，降低受伤风险；在车辆碰撞测试中，能精准定位高冲击区域，为汽车安全设计提供关键数据；在医院，可监测患者身体与病床的接触压力，预防压力性溃疡；在医疗康复领域，可用于定制矫形器、鞋垫、轮椅座位、假肢等，提升患者使用舒适度；在床垫店，能帮助销售人员根据顾客身体压力分布情况，精准推荐合适床垫。选择压力分布系统时，要重点关注其是否能实时测量压力、以高分辨率捕获数据，以及是否配备足够多的传感器，以确保测绘结果的准确性和全面性。

关于Xsensor

XSENSOR® Technology Corporation 是一家知名的压力分布领域的创新者，产品被广泛用于人体工学设计、汽车测试、生物力学和医疗领域。Xsensor二十年来持续致力于研发领先的压力分布测试技术，让人们的生活更舒适、更健康、更安全。Xsensor为表面压力分布测试提供有效地整体解决方案，包括传感器、数据采集单元和软件，让测试任务更加简单。用户来自各个领域，包括质量检验、工程测试、用户体验、科学研究、生物力学、医疗康复等。

Xsensor系统主要是运用在压力分布的测量，如座压、足压、胎压…等，在测量方面主要是取決于传感器，所以一套系统只要搭配不同的传感器就可以做不同压力分布量测也可同時使用多个设备做比对或结合讨论。同时，系统还提供功能强大的集成软件，助力研究人员更好地了解压力分布情况，从而做出更优决策，无论是提升产品质量、优化服务体验，还是保障人员安全等，都能从中受益。

座椅压力分布测试：打造舒适与安全的双重保障

压力分布系统在坐垫测试中应用广泛，涵盖生活中各种座椅、汽车座椅以及轮椅等。通过在坐垫式的压力分布测试系统中嵌入高精度压力传感器，系统能够实时、精准地测量并生成压力分布图，直观呈现压力集中区域。这有助于工程师和设计师优化座椅设计，提升舒适性与安全性。

汽车座椅与车内部件设计

在汽车座椅测试中，压力分布测试技术可帮助工程师收集关于座椅舒适性和人体工程学的硬数据，确定座椅如何分配乘客的体重，并找出可能导致不适的任何高压力区域。除了确保座椅设计在乘客坐下时舒适外，工程师还需要设计耐用的座椅，使其在乘客进出车辆时不会磨损。确保座椅在长期使用和碰撞场景下的耐用性和保护性。

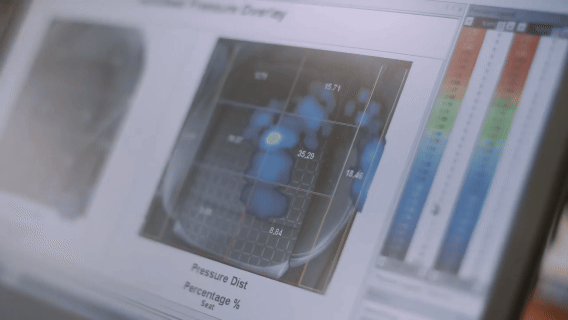

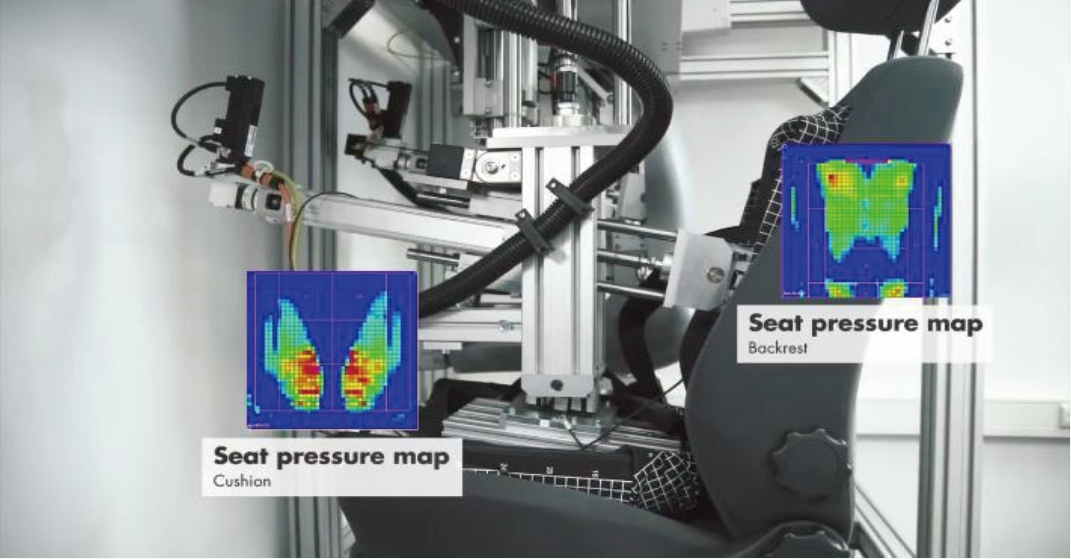

福特汽车座椅测试与设计

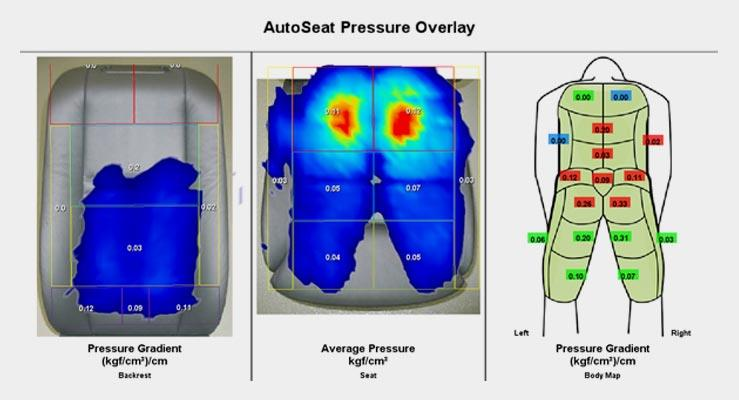

基于XSENSOR座椅压力分布测试系统的应用

压力分布系统在汽车安全领域也发挥着至关重要的作用。在碰撞测试中，通过模拟真实的撞击场景，系统能够清晰地展示出座椅在受到冲击时的压力变化，帮助工程师评估座椅的安全性能。优化安全带、气囊等安全设备的布局和触发机制。这不仅能够有效减少碰撞事故中的伤害，还能为乘客提供全方位的安全保障。

安全带压力测试：查看碰撞脉冲期间的压力分布及峰值加速度时的压力

另外，压力分布系统还能测试与乘客互动的汽车部件，如门把手，仪表板控制装置和方向盘等，以及传动系统和地盘组件的控件，从而优化内部舒适性和功能。Xsensor的坐垫式压力传感器超薄、舒适且灵敏，能够收集压力的微小变化和轮廓中的细微差别。

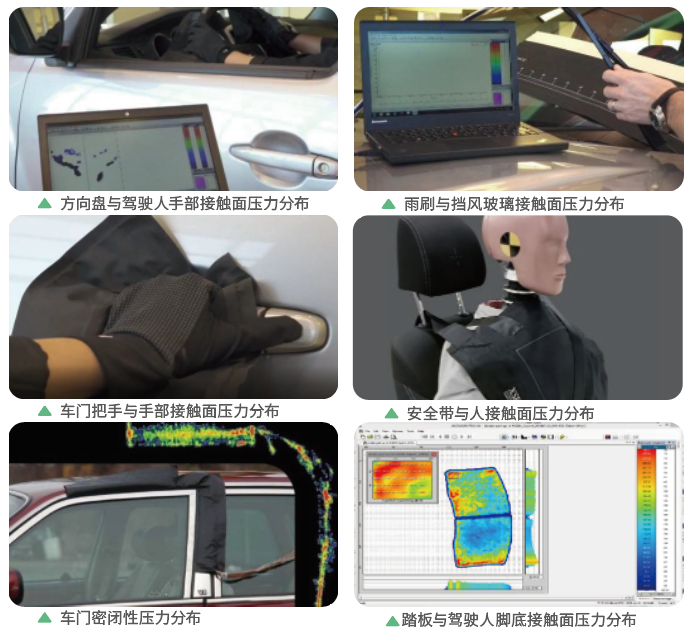

乘客互动的汽车部件测试

轮椅设计改善

压力测试技术应用于临床实践的需求日益增长，对于那些容易出现压力性损伤的患者来说，压力测试系统带来了许多益处。压力测试技术能更好地识别如界面压力、不对称姿势和分散负载的能力等因素。压力成像不仅提供了视觉上的理解，还能够量化可能出现问题的区域，以及对称性和不对称性。

轮椅使用者常常因为骨突部位（通常是坐骨）与座位表面产生高压力区域而出现压力性损伤。这些问题不仅会导致坐姿不适、血流减少，还可能引发压力性溃疡、骨盆骨发炎等严重后果，给患者带来极大痛苦。

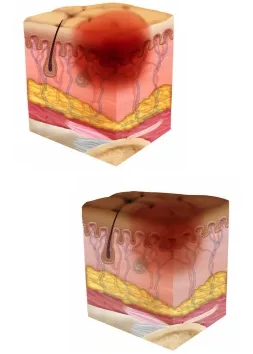

压力性损伤的早期症状

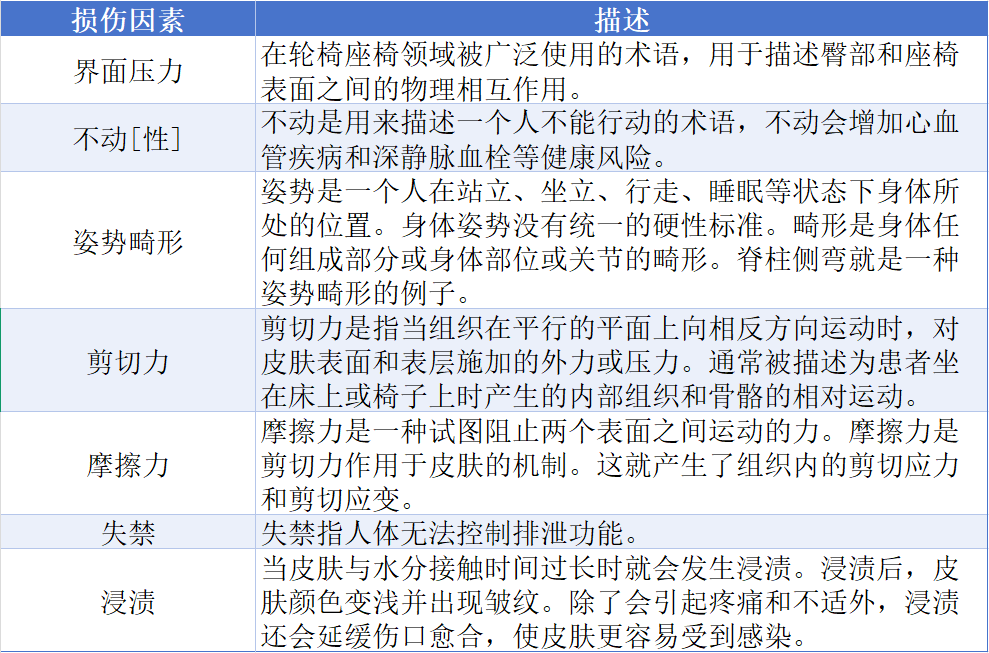

导致压力性损伤的因素

为解决这一问题，Xsensor ForeSite SS系统能够通过在轮椅座位上铺设传感器垫，实时测量并生成彩色编码的压力分布图，直观呈现压力集中区域。这使得医护人员能够精准调整轮椅坐垫，为患者量身定制合适的支撑方案，有效预防压力性损伤，提升患者舒适度和生活质量。准确的座椅压力分布图对于预防压疮（褥疮）和脊柱对齐的评估尤为重要。医生和康复专家可以使用Xsensor系统来监控病人的坐姿，以及评估治疗干预措施的效果，如改变坐垫设计或使用特定的支撑装置。

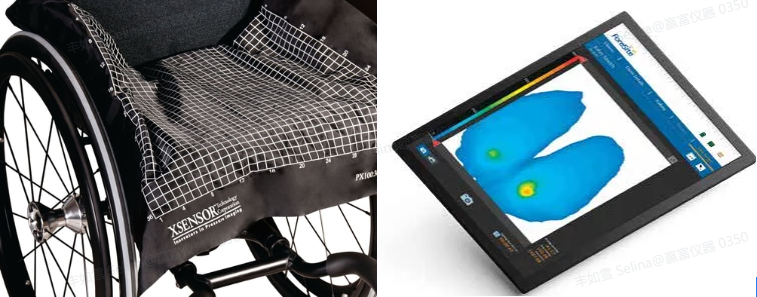

Xsensor ForeSite SS身体压力检测系统

床垫压力分布系统：提升睡眠质量的秘诀

良好的睡眠是维持身心健康的关键，而床垫作为睡眠的重要支撑，其舒适度和压力分布的合理性直接影响着睡眠质量。Xsensor床垫压力分布系统为床垫的研发、优化和销售提供了有力的支持。

床垫设计

无论是设计消费床垫、医院病床还是手术床，Xsensor的X3 R&D系统都具有分析和验证床垫设计所需的工具，该系统通过在床垫表面铺设大面积的压力传感器阵列，实时监测并精确捕捉人体在睡眠中的细微动作和压力变化，从而生成详细的压力分布图。床垫制造商就可以根据这些数据，调整床垫的填充材料、弹簧系统和支撑结构，确保床垫能够为人体提供均匀的支撑，减少身体局部的压力集中，提高睡眠的舒适度和质量。

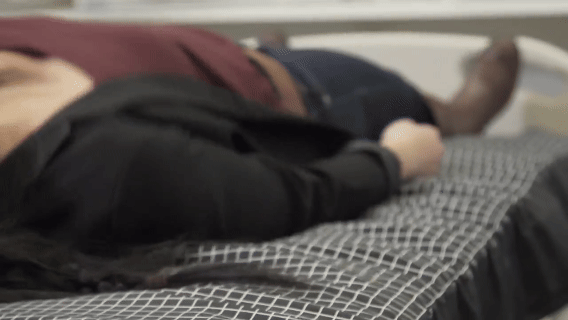

Xsensor X3 R&D床垫式压力分布系统与Pro 8软件

床垫压力分布系统还可以应用于医疗领域，为长期卧床的患者提供更舒适的护理。Xsensor ForeSite PT系统通过一个嵌入数千个传感器单元的床垫套，实时监测患者的身体压力分布，医护人员可以及时调整患者的体位，预防压疮等并发症的发生。同时，该系统还可以为康复治疗提供数据支持，帮助患者更好地进行康复训练，提高生活质量。

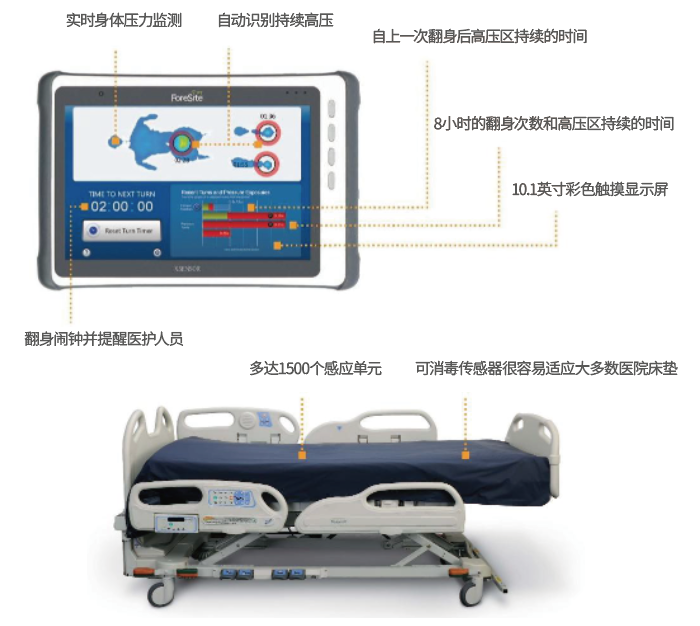

Xsensor ForeSite PT床垫套式压力分布系统

床垫门店用户体验

压力分布系统在床垫线下零售中也能发挥作用，消费传统的床垫选购方式往往依赖于主观感受，这使得消费者很难找到真正适合自己的床垫销售。

搭配Xsensor的REVEAL床垫推荐软件，顾客可以在店内躺下体验，模拟真实的睡眠状态，系统则根据数据提供专业的解读报告。这种个性化的购物体验，能帮助销售人员精准推荐合适的床垫，从而减少顾客的决策犹豫，提升成交率。

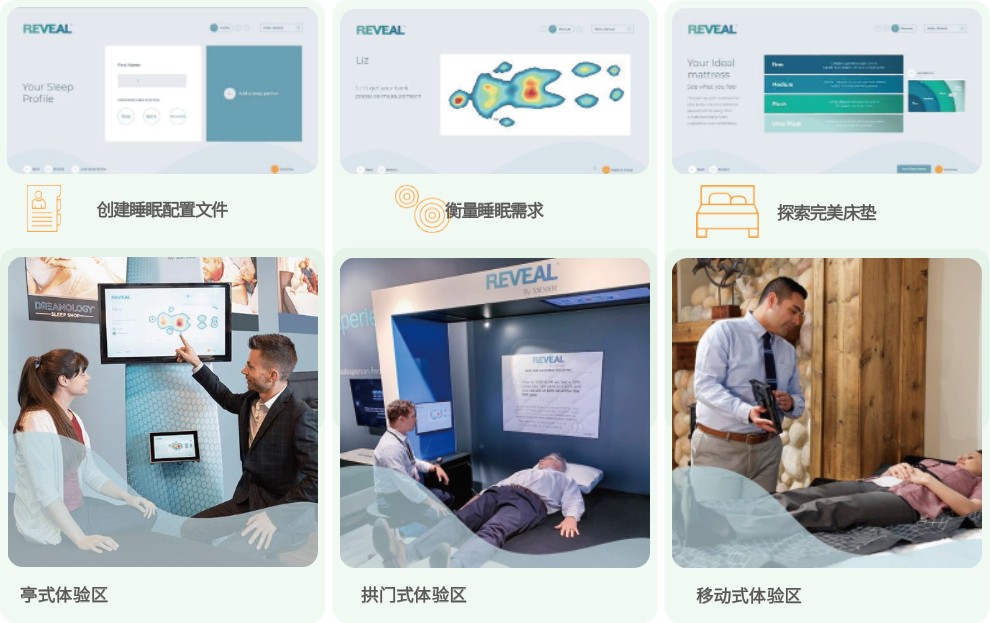

Xsensor REVEAL床垫推荐系统

足底压力分布测试：守护每一步的健康

我们的双脚承载着身体的重量，支撑着我们行走、奔跑和跳跃。然而，不正确的步态和不合适的鞋子可能会给双脚带来过度的压力，导致足部疲劳、疼痛甚至引发各种足部疾病。Xsensor X4鞋垫式足底压力分布系统为足部健康提供了一种全新的解决方案。

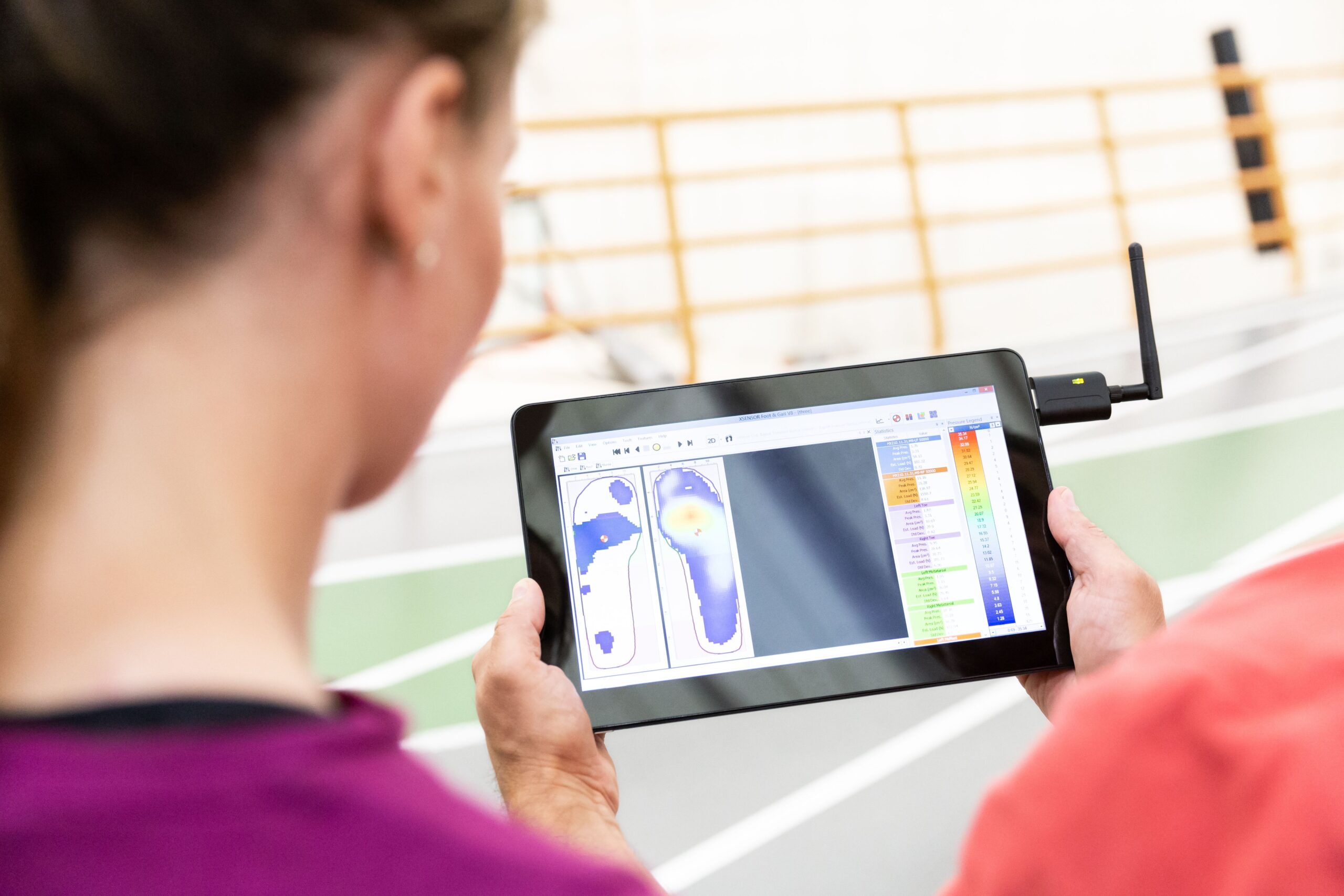

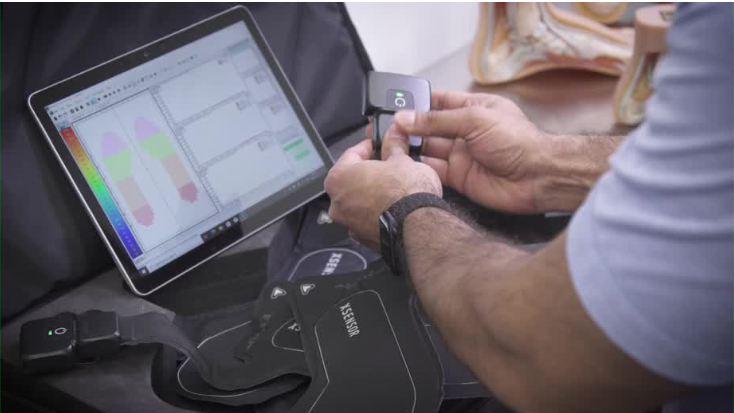

使用Xsensor X4系统进行步态分析测试

该系统通过在鞋垫中嵌入微型压力传感器，能够实时监测足底各部位的压力分布情况。这些传感器能够以高精度和高频率记录数据，生成详细的足底压力分布图。医生、物理治疗师和运动科学家可以利用这些数据，分析患者的步态特征，诊断足部疾病，制定个性化的治疗方案。例如，对于患有扁平足、高弓足等足部畸形的患者，通过足底压力分布图可以清晰地看到足底压力的异常分布，从而为他们量身定制矫形鞋垫，改善步态，减轻疼痛，预防疾病进一步恶化。

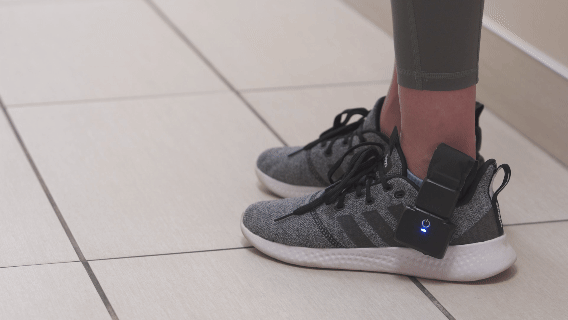

Xsensor X4鞋垫式足底压力测试系统

运动测试

在运动科学领域，足底压力分布系统同样具有广泛的应用前景。运动员的脚部健康对于他们的运动表现至关重要。尤其在很多体育运动项目中，运动员的技术动作和足底对接触面的作用力及其分布有着更为密切的关系，如举重项目，跳水，射击和射箭，竞走、短跑、跳高和跳远等。采用足底压力分布测试系统，我们可以研究运动员在走、跑、跳过程中足底各区峰值压强特点、压力-时间变化特点、压力中心移动特点以及分析走、跑、跳过程中足底各区压力分布规律，从而得出运动员在落地、缓冲和蹬伸过程中足底压力分布特征，来研究运动技术动作是否合理，及时发现潜在的受伤风险，帮助运动员调整运动装备、提高竞技表现。

将Xsensor X4系统用于长跑测试

鞋类设计

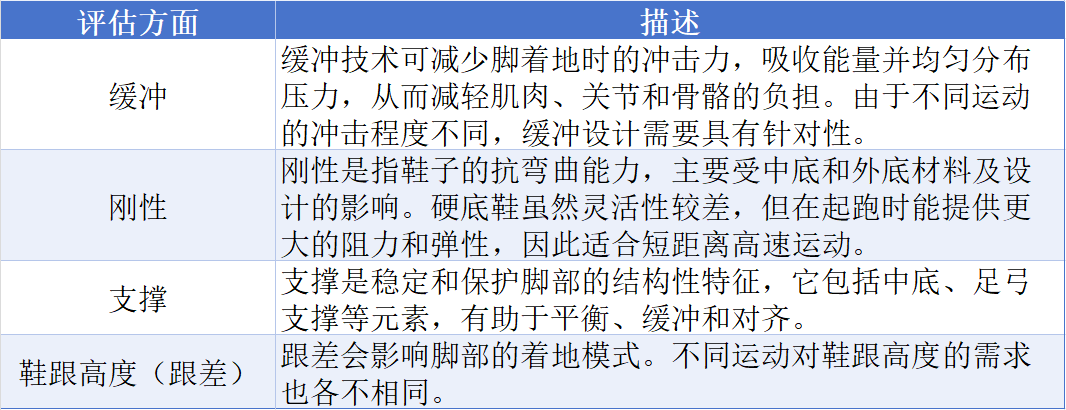

足底压力分布系统还能帮助鞋类制造商，设计更贴合需求的鞋子，提升舒适性和功能性。根据鞋子的类型和运动特定要求，在设计阶段进行生物力学分析可以确定鞋子部件是否符合该运动的性能需求。利用足底压力测试，可捕捉脚、鞋和地面的相互作用，提供峰值压力、压力分布和压力中心轨迹等客观数据，帮助评估缓冲、刚性、支撑和鞋跟高度的有效性，助力开发高性能跑鞋，满足运动员需求。
